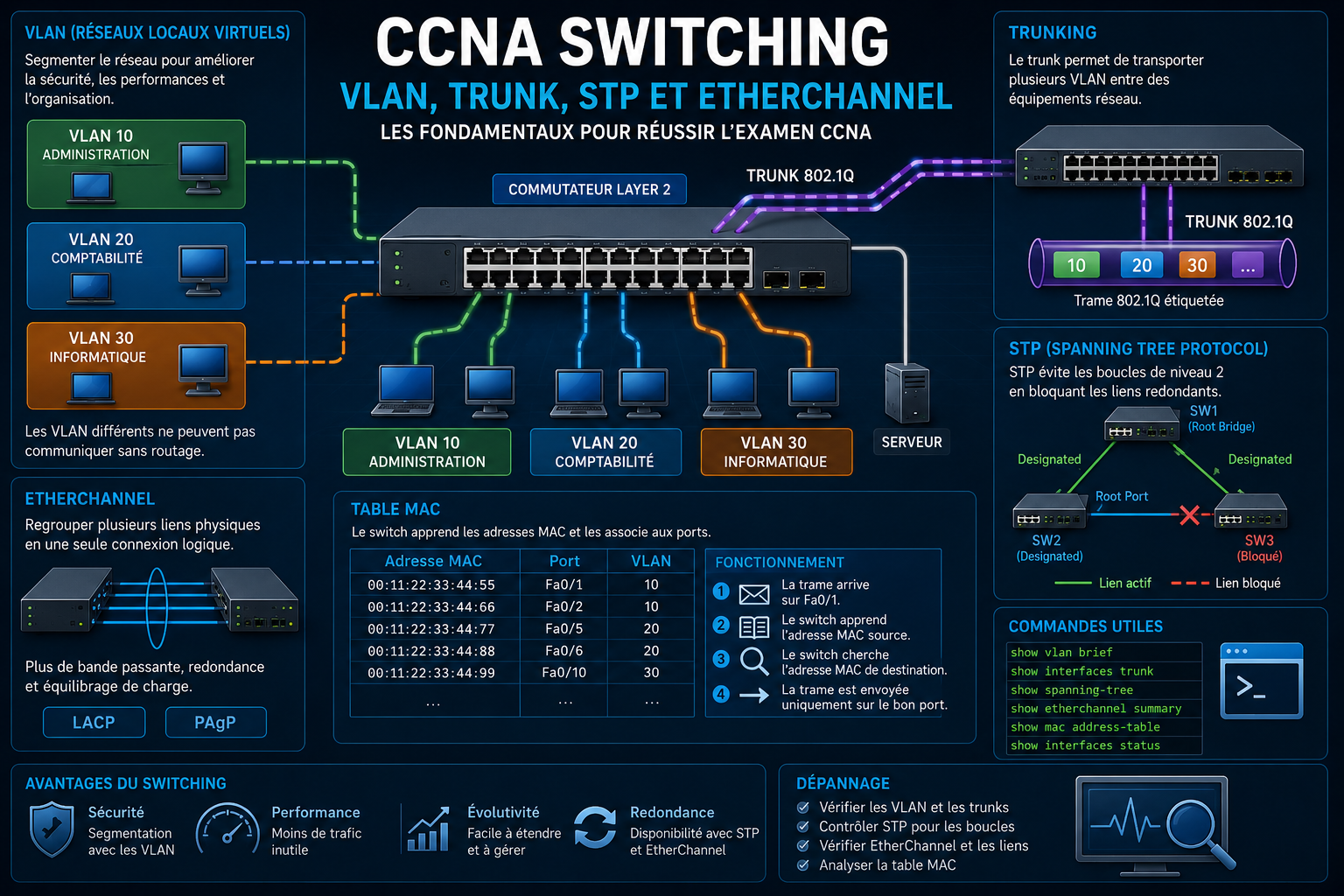

Guide CCNA Switching : VLAN, Trunk, STP et EtherChannel (2026)

Le switching est au cœur des réseaux locaux modernes. Cette guide explique les VLAN, les trunks, le protocole STP, EtherChannel et les principales techniques de dépannage indispensables pour réussir la certification Cisco CCNA.

Qu'est-ce que le switching ?

Le switching permet aux appareils d'un même réseau local de communiquer efficacement. Contrairement aux hubs, les commutateurs (switches) prennent des décisions intelligentes en utilisant les adresses MAC pour transmettre les trames uniquement vers le bon destinataire.

Les switches fonctionnent principalement à la couche 2 du modèle OSI et constituent la base de la plupart des réseaux d'entreprise modernes.

Comment fonctionne une table MAC ?

Chaque switch maintient une table MAC qui associe les adresses MAC aux ports physiques.

Lorsqu'une trame arrive :

1. Le switch apprend l'adresse MAC source.
2. Il met à jour sa table MAC.
3. Il recherche l'adresse MAC de destination.
4. Il transmet la trame uniquement sur le port approprié.

Ce mécanisme réduit considérablement le trafic inutile sur le réseau.

Comprendre les VLAN

Les VLAN (Virtual Local Area Networks) permettent de segmenter un réseau physique en plusieurs réseaux logiques.

Par exemple :

• VLAN 10 : Administration
• VLAN 20 : Comptabilité
• VLAN 30 : Informatique

Les appareils appartenant à des VLAN différents ne peuvent pas communiquer directement sans routage inter-VLAN.

Les VLAN améliorent :

• La sécurité
• Les performances
• L'organisation du réseau

Le trunking et les liens trunk

Lorsqu'un switch doit transporter plusieurs VLAN entre différents équipements, il utilise un lien trunk.

Le protocole IEEE 802.1Q ajoute une étiquette VLAN aux trames Ethernet afin d'identifier leur VLAN d'origine.

Les trunks permettent :

• Le transport de plusieurs VLAN
• La simplification de l'infrastructure
• Une meilleure évolutivité

La commande Cisco la plus courante est :

switchport mode trunk

Le protocole STP (Spanning Tree Protocol)

Dans les réseaux comportant plusieurs chemins redondants, des boucles réseau peuvent apparaître.

Ces boucles provoquent :

• Tempêtes de broadcast
• Duplication des trames
• Saturation du réseau

STP résout ce problème en bloquant automatiquement certains liens afin de créer une topologie sans boucle.

Le CCNA exige la compréhension :

• Root Bridge
• Root Port
• Designated Port
• États STP

EtherChannel

EtherChannel permet de regrouper plusieurs liens physiques en une seule connexion logique.

Les avantages :

• Augmentation de la bande passante
• Répartition du trafic
• Redondance

Les protocoles associés sont :

• LACP
• PAgP

EtherChannel est largement utilisé dans les réseaux d'entreprise pour améliorer les performances entre switches.

Dépannage du switching

Les problèmes les plus fréquents sont :

• VLAN incorrect
• Trunk mal configuré
• STP bloquant un lien
• EtherChannel incohérent
• Table MAC incomplète

Commandes utiles :

show vlan briefshow interfaces trunkshow spanning-treeshow etherchannel summaryshow mac address-table

La maîtrise de ces commandes est essentielle pour l'examen CCNA.

Conseils pour réussir l'examen CCNA

Pour les questions de switching :

• Comprenez la différence entre VLAN et sous-réseaux.
• Sachez interpréter une table MAC.
• Maîtrisez le fonctionnement des trunks.
• Comprenez les bases de STP.
• Entraînez-vous avec Packet Tracer.
• Pratiquez les commandes Cisco.

Conclusion

Le switching constitue l'un des fondements du CCNA. Une bonne compréhension des VLAN, des trunks, du protocole STP et d'EtherChannel vous permettra de concevoir, administrer et dépanner efficacement des réseaux modernes.

👉 Consultez également notre révision rapide CCNA Switching.

👉 Testez vos connaissances avec le quiz CCNA Switching.
